1.概述

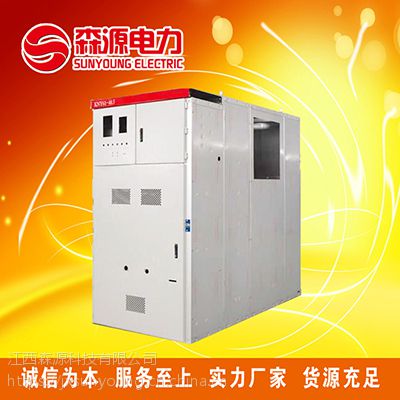

    XGNl 5—12型箱式固定金属封闭环网开关设备(简称环网柜)，是为城市电网改造和建设需要而生产的新型高压开关柜。在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用。
    本环网柜配用真空负荷开关，操作机构为弹簧操动机构，该机构既可手动操作，也可电动操作。接地开关和隔离刀配用手动操作机构，本环网柜成套性强、体积小，无燃烧和爆炸危险，具有可靠地“五防”功能。
    环网柜适用于交流10kV、50HZ的配电系统中，广泛地用于城市电网建设和改造工程，工矿企业、高层建筑和公共设施等。作为环网供电单元和终端设备，起着电能的分配、控制和电气设备的保护作用，也可装在箱式变电所中。本环网柜符合lEC420《高压交流负荷开关一熔断器组合电器》、GB3906—91《3—35kV交流金属封闭开关设备》的有关规定。

3.使用坏境条件

1.周围空气湿度：一1 5℃～+40℃；

2.无火灾和爆炸危险的场所；
3.海拔高度不超过1000m；

4.无经常性剧烈震动场所；
5.相对湿度：日平均值不大于95％，月平均值不大于90％；

6.地震烈度不超过8度。
7.无导电性尘埃、腐蚀性气体和水蒸汽的场所；

 注：超出上述正常使用条件时，用户可与本公司协商。

4.结构特点

1.结构性能特点
    环网柜的外壳由基本骨架、顶板、面板、侧板组成封闭结构。环网柜的顶部为母线室，母线室的前面为仪表室，两室之间用钢板隔开，柜的上不部有负荷开关室，中下部为电缆进出线和其它元件室。环网柜的主要设备有真空负荷开关、隔离开关(或带熔断器隔离刀闸)、接地开关、避雪器、操作机构、联锁机构及测量、计量回路等组成。
    环网柜配用FZN口一10型高压真空负荷开关，用真空开关开断故障与过载电流，其开关所组成的隔离开关、真空开关、接地开关、柜门之间按一定程序相互联锁，能有效地防止误操作；真空开关柜，配有电动弹簧储能操作机构可实现快速合分闸操作。并可根据用户要求，配装一定的保护继电器。熔断器组合电器柜，熔管带有撞针，短路情况下，撞针撞击跳闸机构，实现快速开断，能有效地保护电器设备。
2.功能单元
  环网柜主要配装FZN口一10／630型二工位真空负荷开关，主要方案为进线柜和出线柜。
进线柜方案
    柜内配装一台FZN口一10／630二工位真空负荷开关，柜内还可灵活配装CT PT。主回路由一台FZN口一10／630真空负荷开关配装隔离刀和接地刀控制，可分别达到接通母线、隔离、接地三个工位。
出线柜方案
    柜内配装一台FZN口一10／630型二工位真空负荷开关和配撞击器的熔断器，并在柜内可灵活装配CT、PT和ZNO避雷器，由此可省去计量柜。
3.“五防”闭锁功能
3.1送电操作：只有当柜体门关闭并锁定，操作接地开关到“打开”位置，才能操作负荷开关至合闸位置。
3.2停电操作：当负荷开关处于隔离位置，才能关合接地开关，接地开关处于合闸位置时，插入绝缘隔板到位，才能打开柜门。
3.3真空灭弧室与隔离刀有可靠的联锁，而隔离刀与接地刀互为联动，并与柜门联锁，绝缘隔板与柜门也有联锁。
